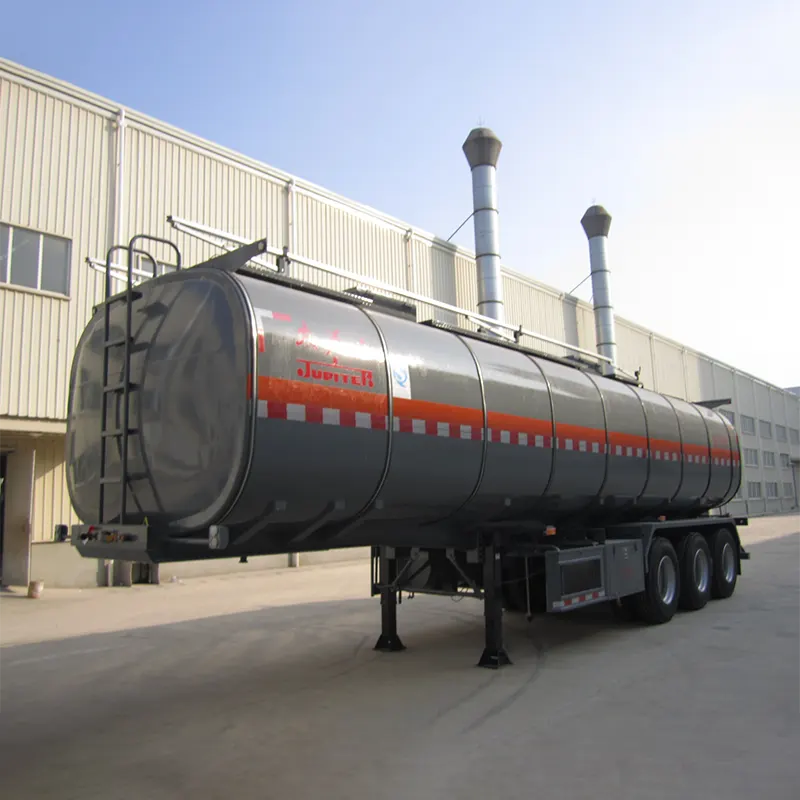

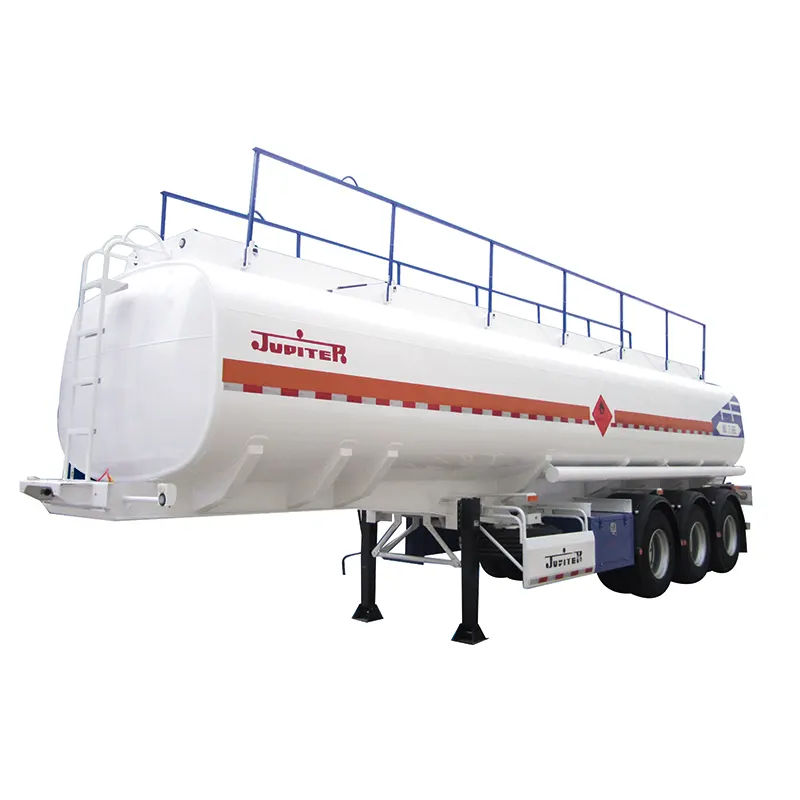

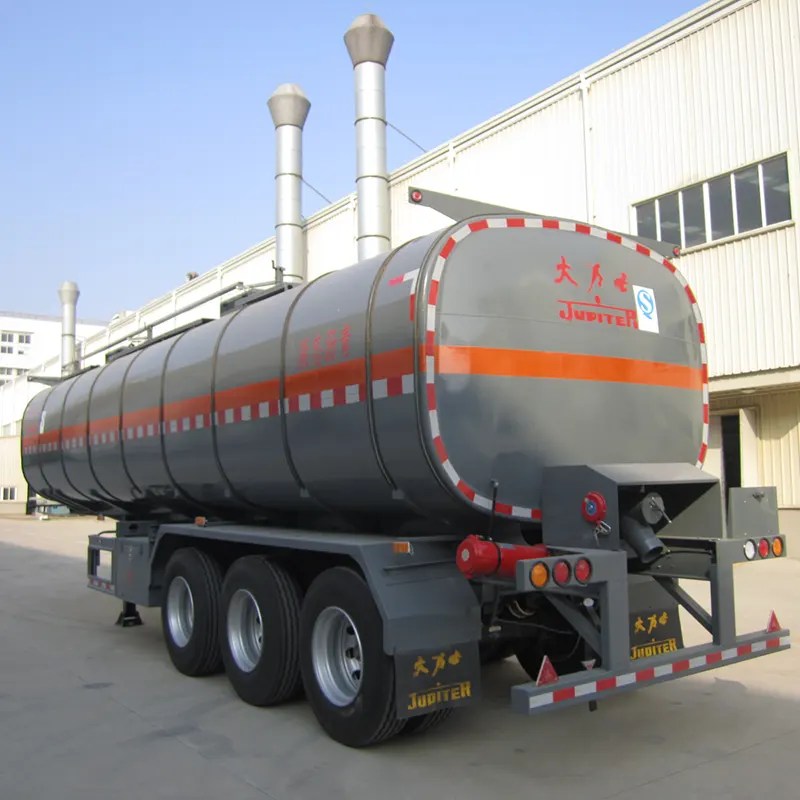

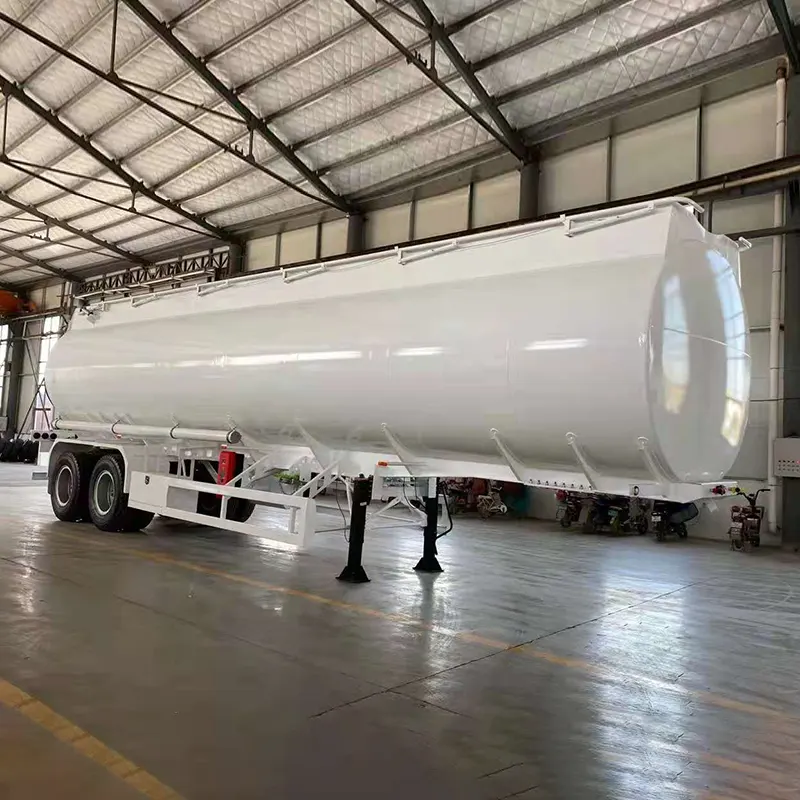

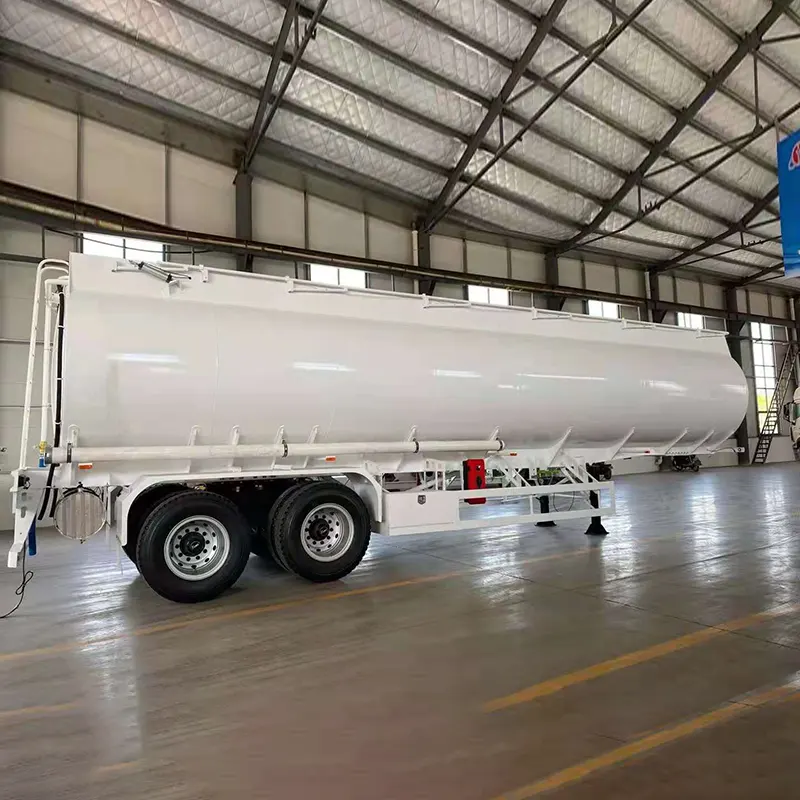

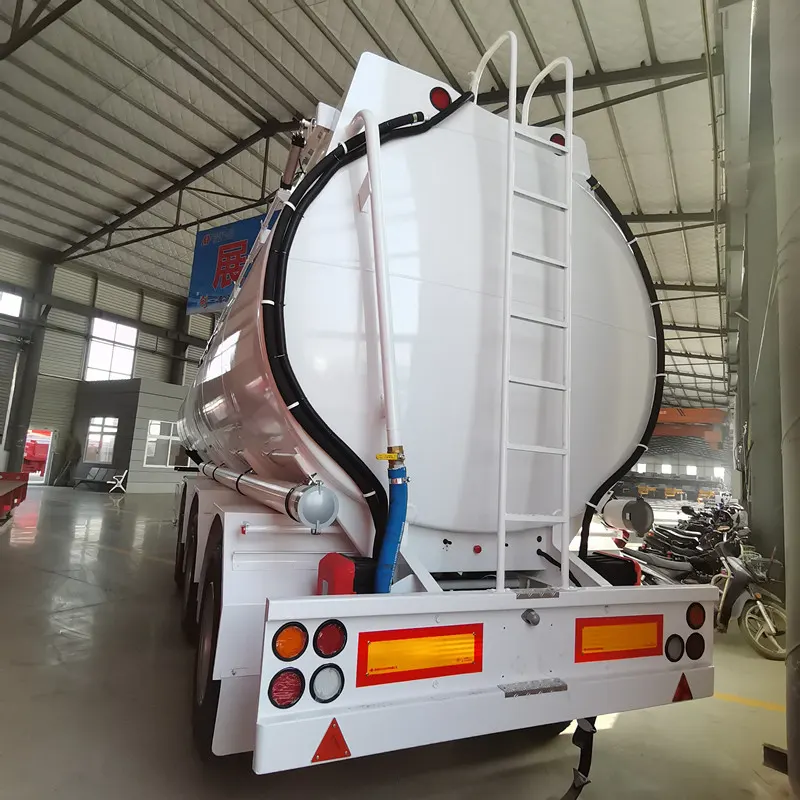

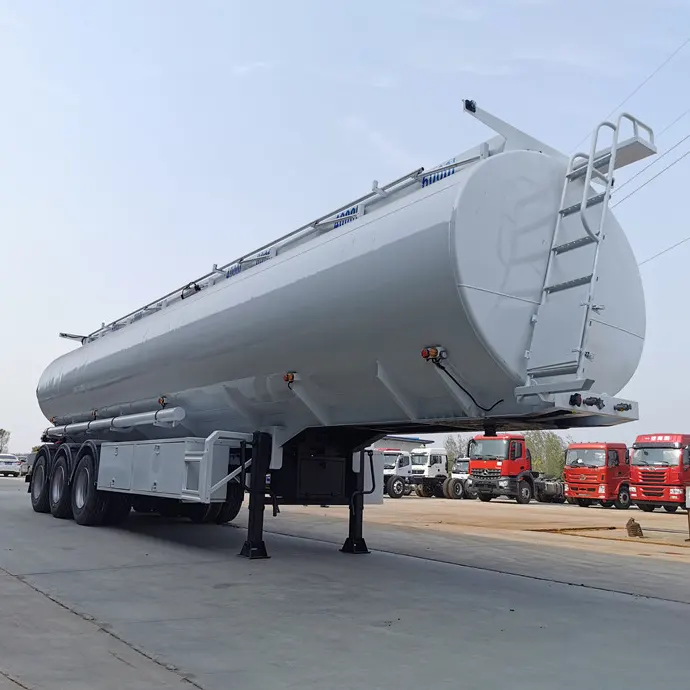

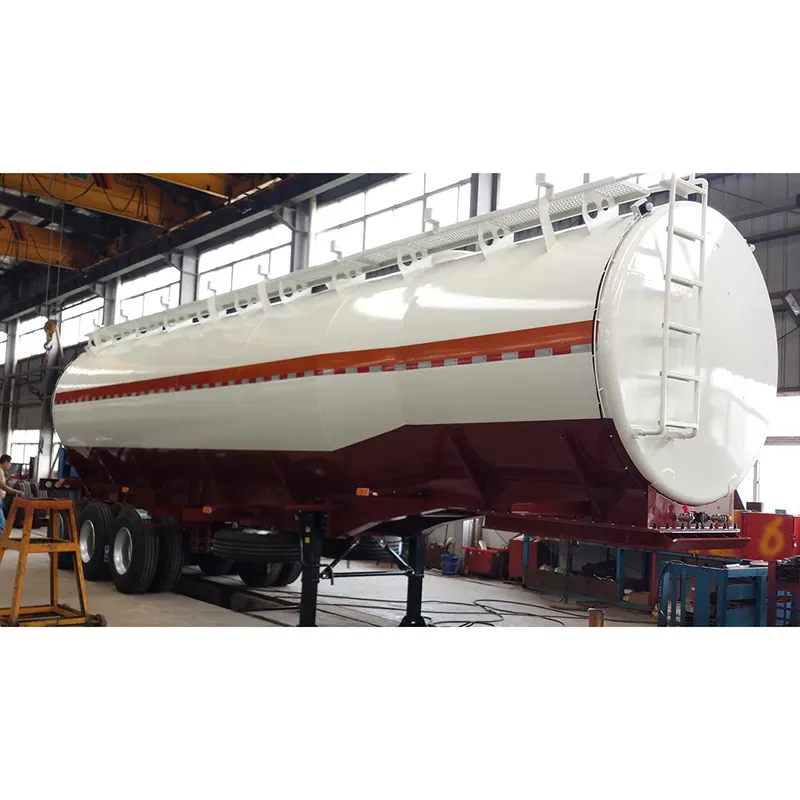

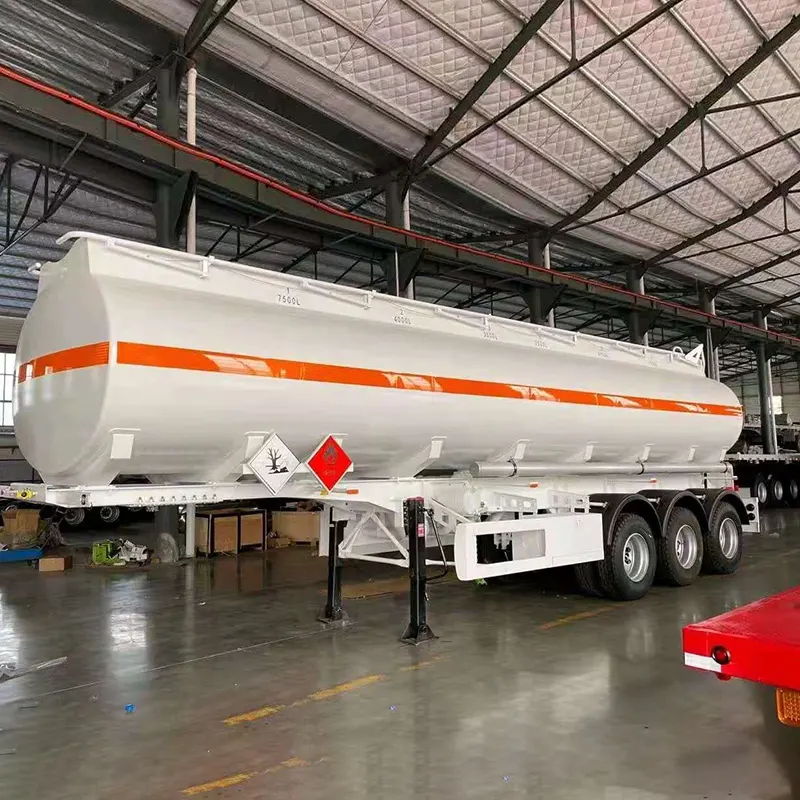

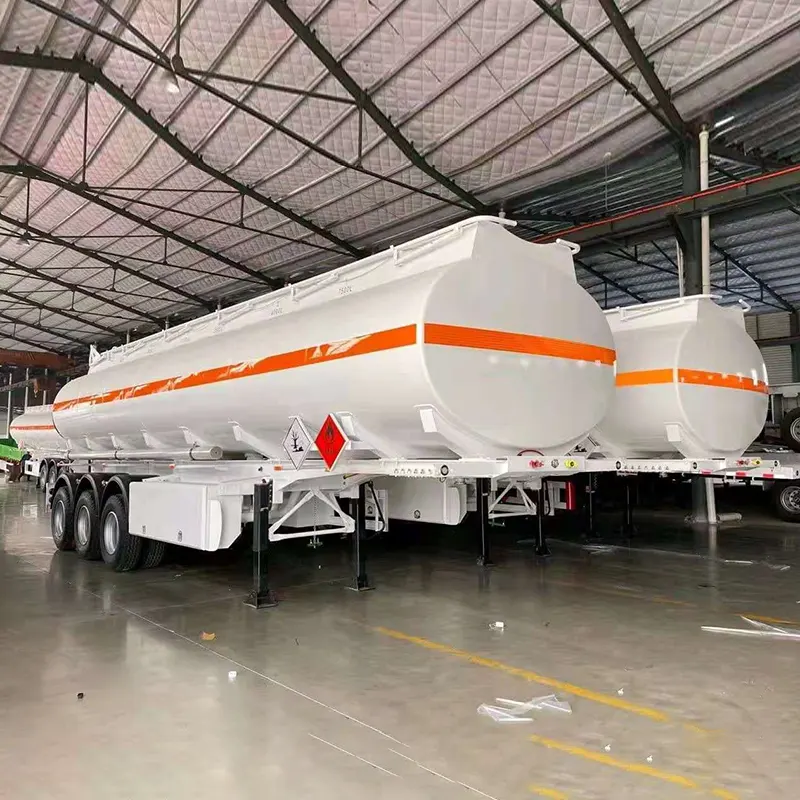

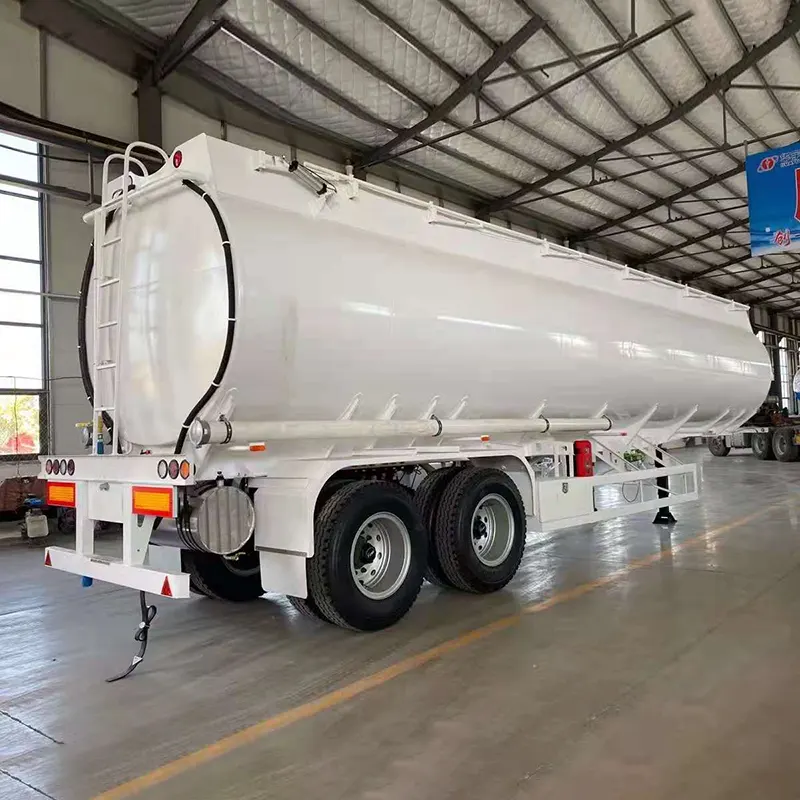

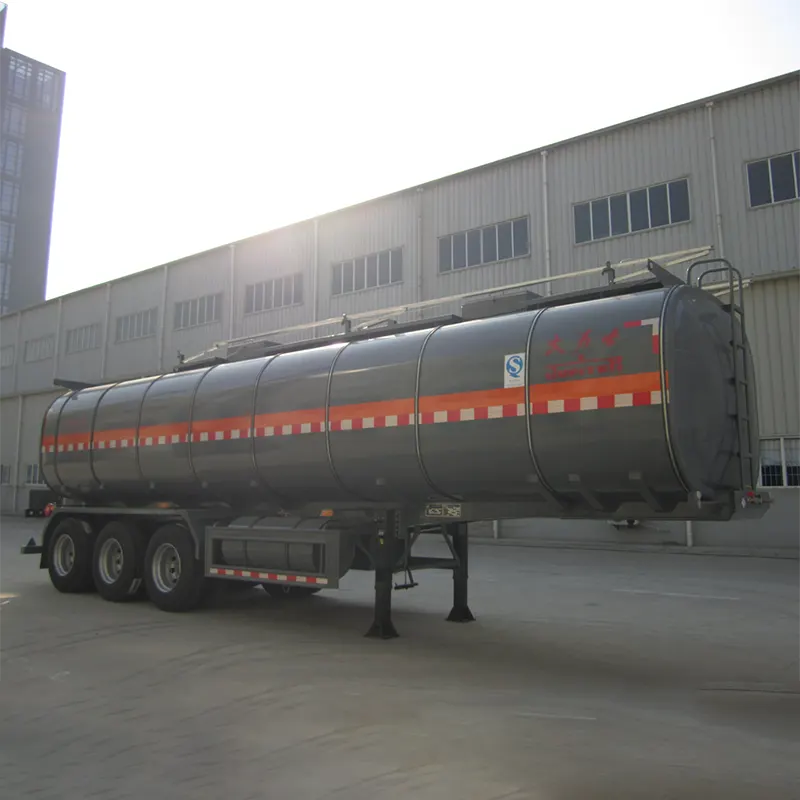

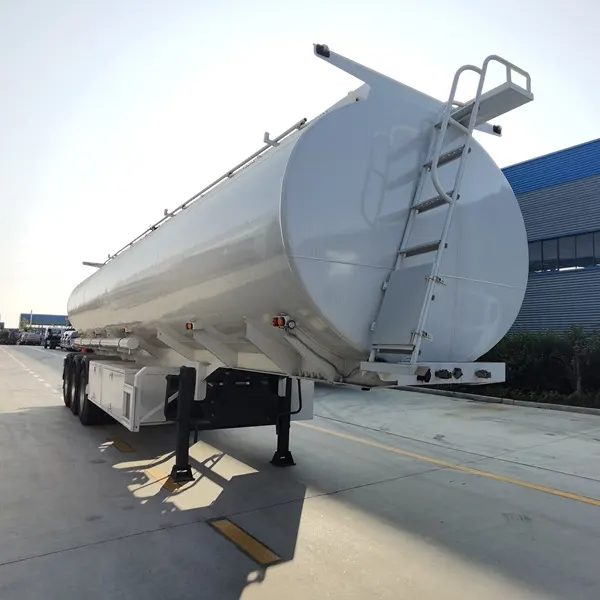

Semiremorcă petrolieră din oțel carbon de 40000 l cu 4 compartimente

Model:

JPT9405GYY

dimensiuni:

Lungime:

11.800 mm

Lăţime:

2.500 mm

Înălţime:

3.860 mm

Locație Kingpin:

950 mm de fața frontală a suportului frontal

Distanțiere axă:

6.600 mm 1.310 mm 1.310 mm

Locația trenului de aterizare:

2.500 mm de la centrul pivotului până la trenul de aterizare

Greutate:

Încărcătură utilă:

40.000 kg

Greutate tara:

Aproximativ. 11.500 kg.

G.V.W.R:

Aproximativ. 51.500 kg

Rezervor:

Volum:

40.000L 5% vapori

Compartiment:

9 (6-4-6-4-2-6-2-6-4)

Corpul rezervorului

Otel carbon

Placa compartimentului:

Otel carbon

Standard de proiectare:

Rezervor cilindric drept.

Supapă de siguranță inferioară:

JIALONG, 9 buc. (O supapă pneumatică de urgență de 4" per compartiment - EURO; Un adaptor gravitațional de 4"x3" cu vizor per compartiment; O supapă API de 4" și capac de praf per compartiment

Limit API:

JIALONG 9 buc.

Comutator combinat:

JIALONG, acționat cu aer, 1 set

Întrerupător de urgență:

Standard din fabrică, cu cutie de acoperire, 2 buc.

Supapa de descărcare:

4", Supapele de descărcare sunt înclinate la aproximativ 5 grade în jos.

Conducta de refulare:

Conector de reducere API:

3"

Furtun de refulare:

3"

Cămin:

JIALONG, 20 inchi, Aluminiu, 9 buc., cu design Antifurt.

Indicatori de capacitate:

Standard din fabrică, 9 buc.

Separator de ulei și apă:

Standard din fabrică, 1 buc.

Presiune de lucru:

0,2 Mpa

Test de presiune:

0,3 Mpa

Standard de sudare:

Toate sudurile trebuie efectuate de către un sudor calificat conform standardului național aplicabil. Verificare cu raze X.

Pictura:

Sablare la SA 2,5 înainte de aplicarea grundului,

Echipament de alergare:

Kingpin:

JOST, KZ1012-50, 2 inch tip șuruburi

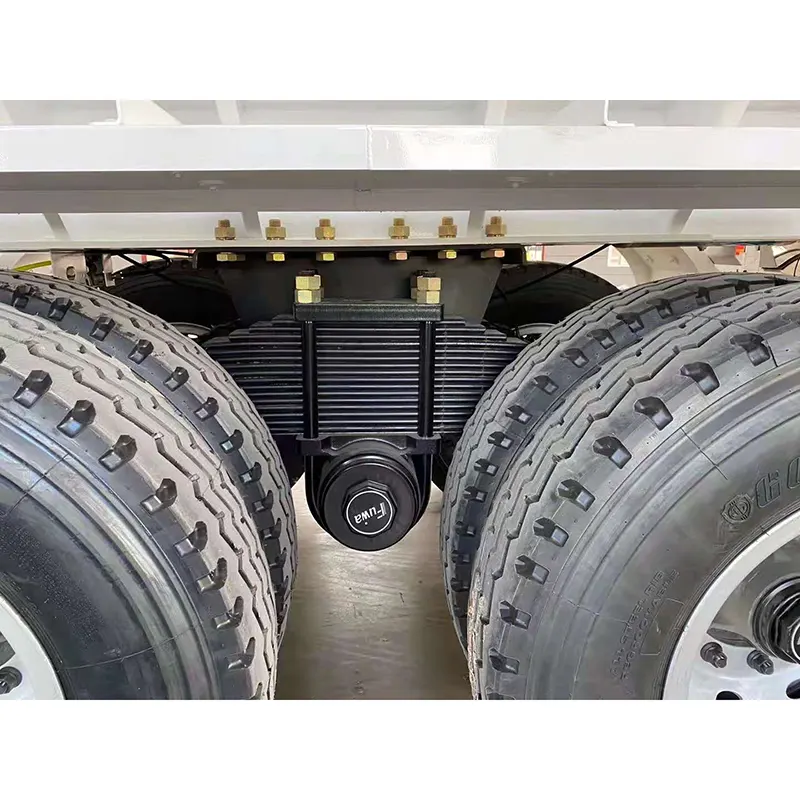

Suspensie:

FUWA

Axa:

FUWA 150x150 Ax cu fascicul pătrat, 3 buc.* Capacitate de 13 tone

Sistem de franare:

Frână pneumatică dublă, cu furtun

Sistem ABS:

4S/2M

Camera de frana:

Sistem de frânare cu arc T30/30 pe 2 axe

Rezervor de aer:

50L, 2buc.

Supapă releu de urgență:

MARCA WABCO

janta:

9,0-22,5,

Obosi:

AEOLUS 12R22.5, 14 buc. (Incluse 2 cauciucuri de rezervă)

Tren de aterizare:

JOST

Sistem electric:

Voltaj:

24V

Priză:

Priză cu 7 căi

Lampa de delimitare frontală:

Lumini LED, incluse Lampă de delimitare față, Lampă de delimitare laterală, Lampă de semnalizare, Lampă spate. Cablu electric protejat cu conducte PVC pe cadrul principal.

Reflector:

Reflector triunghiular, culoare roșie

Cablaj:

INFLAMABIL NU FUMATUL LA 50 DE PIECI

Accesorii:

Supapă de descărcare comună:

Teava din otel carbon cu 4"

Stingător de foc:

10 Kg. Tip, 2 seturi.

Protectie de noroi:

Aparatoare de noroi din cauciuc cu perie

Alee:

GALBEN

Balustradă:

800 mm înălțime, control pneumatic

Opritor roata:

2 buc.

Transportoare roți de rezervă:

Q345, 2 buc.

Aripă:

Tip plastic negru, cu perie, 6 buc.

șină:

Bară de mână cu comandă pneumatică, ambele părți, tip aluminiu

Trusa de scule:

800 mm lungime, 2 buc.

Conducta:

O bucată de țeavă cu diametrul de 4" x lungime de 6m pentru fiecare rezervor, pentru uzul clienților.

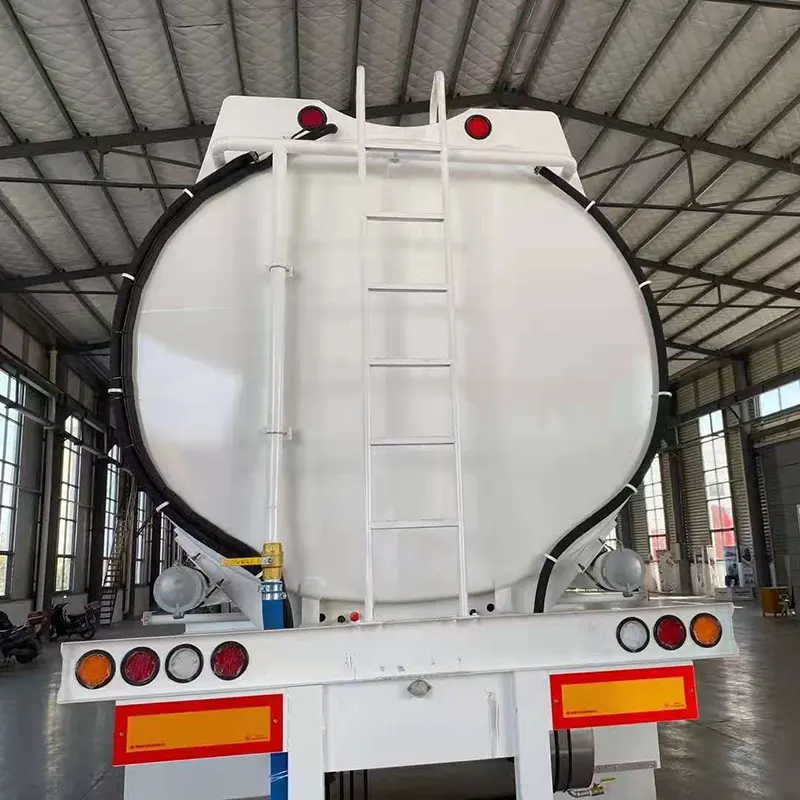

Scară:

Tip de oțel carbon,

Bara de protecție:
